| Lieu d'origine: | Chine |
| Nom de marque: | JCX |
| Certification: | CE ISO |
| Numéro de modèle: | petit pain de purlin de c z formant la machine |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | USD27990-USD33599PER SET |
| Détails d'emballage: | Digne forfait standard de mer : couvert de feuille de plastique, fixe dans 40' conteneur de générali |
| Délai de livraison: | 20 jours ouvrables |
| Conditions de paiement: | LC, T/T, Western Union |
| Capacité d'approvisionnement: | 50 ENSEMBLES PAR MOIS |
| Application: | Panneau de chantier | Decoiler: | 5 tonnes |
|---|---|---|---|
| Couleur de machine: | Cusotmized | Port d'exportation: | Port de Tianjin |
| Épaisseur matérielle: | 1.5-3.0mm | Approprié pour traiter: | Acier de Glavanized |
| Matériel des rouleaux: | GCR15 OU CR12 | Utilisation: | Panne lourde C ou Z |
| Capacité de production: | 20M/min sans poinçon |

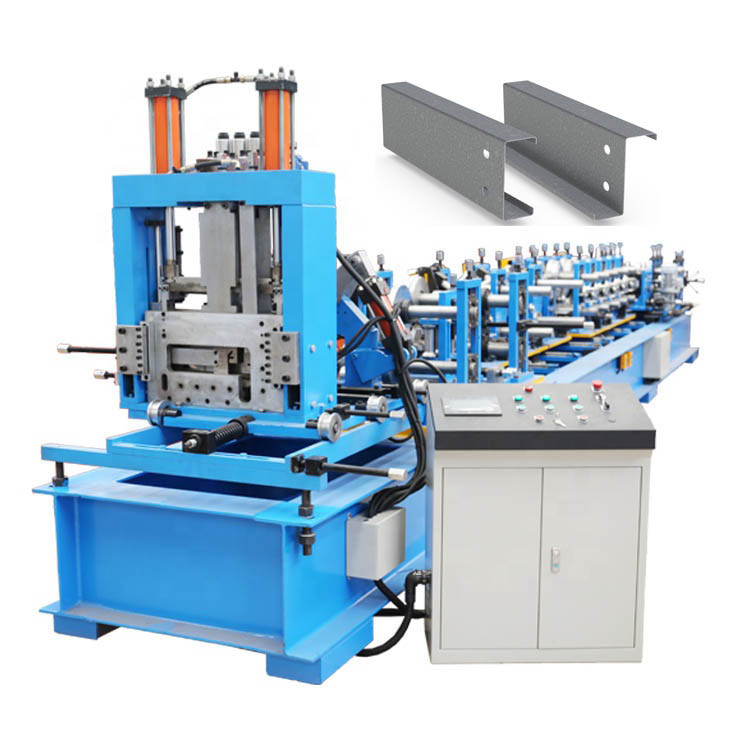

Petit pain résistant interchangable complètement automatique de purlin de C/Z formant la machine
Ce petit pain automatique de purlin de C/Z formant la machine est un équipement de professtional pour faire le purlin résistant et le purlin chacun des deux de C de Z.
L'acier de la CZ est très utilisé dans les purlins et des poutres de mur des bâtiments de structure métallique, et peut également être combiné dans les bottes légères de toit, les parenthèses et d'autres composants de construction. En outre, il peut également être employé pour des colonnes, des poutres et des bras dans axé sur la fabrication de produits légers mécanique.

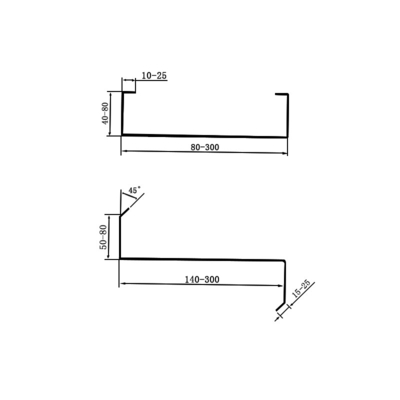

Notre petit pain de purlin de C Z formant la machine peut faire
Purlin de C : 80-300mm, taille 40-80mm.
Purlin de Z : 120-300mm, taille : 40-80mm
Formation de la vitesse : 25m/min dépend du nombre de trous de poinçon.
1. Comprenez le petit pain de purlin de C Z formant la machine :
| NON. | Description | Quantité (ensemble) | Remarque |
| 1 | decoiler 3T manuel | 1 | |
| 2 | Dispositif de guidage | 1 | Une unité complète en tant que machine principale |
| 3 | Système de formation principal | 1 | |
| 4 | Système de transmission | 1 | |
| 5 | Guillotine hydraulique | 1 | |
| 6 | Table de soutien (3m/pcs,) | 1 | |
| 7 | Station hydraulique | 1 | |
| 8 | Boîte de contrôle | 1 | |
| 9 | Pièces de rechange et outils | 1 | En tant que joindre la liste |
2. paramètres principaux du petit pain de purlin de C Z formant la machine :
| Article | Configurations | Descriptions |
| Matière première | Traitement du matériel | En aluminium, PPGI, feuille de GI/bobine (Q235&Q195MPA) |
| Épaisseur matérielle | 1.5-3.0 millimètre, de réglable | |
| Largeur de alimentation | Selon des modèles | |
| Largeur efficace |
C80-300 millimètre et tailles entre cette gamme. Z140-300mm, toutes tailles entre cette gamme. Taille : 45-80mm Lèvre : 10-20mm |
|
| Decoiler | Capacité | 5tons |
| Serrage de la méthode |
Secousse de main Le centre des quatre liens est extérieurement soutenu |
|
| Frein | Double prise d'axe | |
| Machine de formation principale | L'alimentation plat | Rouleaux et axes de guidage |
| Mise à niveau |
Vers le haut de 3+ en bas de 4 stations rollers+2 de guidage Matériel : haut grade45# en acier, le traitement à haute fréquence HRC58-62, usinage fin externe, Chrome a enduit après le polissage |
|
| Étapes/axe |
Arbre d'entraînement de moteur : 40Cr, l'autre 45#steel matériel Technologie transformatrice : éteignant et gâchant le traitement HB210-230 + usinage approximatif + électrodéposition de chrome dure extérieure de meulage + de polissage cylindrique. |
|
| Rouleau |
Les rouleaux adoptent soutenir le chrome en acier et extérieur 0.03-0.05mm, |
|
| Redressage | Dix rouleaux consacrés pour des stations des axes straightening+4 de la CZ 2 se redressant, unité de redressage du total 2. | |
| Dispositif de guidage | Équipez la transmission de transmission, de dessus et vers le bas d'axes par la vitesse. | |
| Chaîne | La méthode de transfert adopte des chaînes de 1,5 pouces | |
| Poinçon |
Le fond des trous de canal, simples et doubles, trou rond Φ14mm&Φ16mm, long trou : 28×16mm &28×14mm facultatifs. Le trou standard est : 28×16mm |
|
| Coupure du système | Coupe |
1. Nouveau type de coupure, aucun besoin de changer le moule. De 80-300. 2. Lame de coupeur : épaisseur 20mm 3. Coupe de courrier 4. Matériel de coupeur : Cr12 |
| Moteur | 22KW moteur hydraulique, moteur 3*0.75Kw pour des tailles de changement | |
| Système de contrôle | Boîte de contrôle principale | 1 réglé, (prise d'aviation) |
| Manière changeante | Modèles de changement : Changement électrique (moteur 3 : 0.75kw) | |
| Contrôleur externe | 1 réglé, il est commode de commander en avant et vers l'arrière pendant le processus de fabrication et procédé de correction. | |
| Les pièces de rechange principales stigmatisent | PLC : Delta, écran tactile : Weiview, contre : Omron, éléments électriques : Schneider | |
| Puissance | 380V, 3Phase, 50Hz ou au besoin | |
| Station hydraulique | Moteur hydraulique | Type cinq étoiles externe de bielle de piston (Ningbo Hanzhu) |
| Station hydraulique | 22Kw, volume de réservoir de carburant 500 litres | |
| Origine principale de pièces | Vanne électromagnétique Zhejiang Yongxin | |
| Épuisez-vous la table | Q/ty | 2 ensembles s'épuisent les tables, 3m/set |
| Structure |
Tube carré soudé des deux côtés. La tige faisante le coin de la traction quatre s'est reliée. Vis fixes. 5 rouleaux de transporteur |
|
| D'autres conditions | Langue | Toute l'opération, texte d'instruction adopter anglais |
| Aspect | Tous les joints de soudure doivent être polis sans à-coup, et la peinture doit être appliquée après éraflure de la boue pour assurer un bel aspect. |
3. Quelques points culminants du petit pain AUTOMATIQUE de purlin de C Z formant la machine
4. Produits finis de purlin de C et de Z pour la référence :
5. Produits recommandés : (d'autres types de petit pain formant la machine)
Petit pain de encadrement de Lgs formant la machine pour le petit pain automatique de purlin de la villa C/Z formant le CU Omega L petit pain furring de machine de canal formant la machine
Double couche couvrant le petit pain formant le toit portatif de serrure d'agrafe de machine formant la machine Petit pain carré de tuyau de tuyau de descente d'eaux ménagères formant la machine
Petit pain de panneau de plate-forme formant la machine ligne ondulée de panneau "sandwich" de serrure de la machine EPS/rockwoll Z de feuille de réservoir d'eau de 3mm Slio/
6. FAQ
Q. I recevra-t-il une bonne machine ? Mêmes avec le mon voulu ?
: Oui monsieur/Madame. Nous ferons la machine selon votre dessin de profil. Au sujet du dessin de profil, nous confirmerons avec vous encore avant de produire votre machine. Puis, après le fini à la machine, nous examinerons la machine et garantir la machine que vous avez reçue est une bonne machine. Puisqu'après que vous ayez satisfait avec la machine, et puis vous payez le solde.
Q. Que ferez-vous si la machine est cassée ?
: Nous fournissons 18 mois de garantie libre et support technique libre pour la vie entière de n'importe quelle machine. Si les pièces cassées ne peuvent pas réparer, nous pouvons envoyer les nouvelles pièces pour remplacer les pièces cassées librement, mais vous devez payer le coût exprès par vous-même. S'il a lieu au delà de la période de garantie, nous pouvons négocier pour résoudre le problème, et nous assurons le support technique pour la vie entière de l'équipement.
Q. Quelles sont vos conditions de paiement ?
: 1 : Nous acceptons 30% T/T comme dépôt et 70% T/T comme équilibre avant l'expédition.
2 : Nous acceptons 100% L/C à vue
3 : Nous acceptons des paiements de Western Union.
4 : D'autres conditions de paiement que vous voulez payer, faites-le moi savoir et je vous vérifierai et répondrai.
