| Lieu d'origine: | Hebei |
| Nom de marque: | JCX |
| Certification: | CE ISO |
| Numéro de modèle: | MACHINE DE ENCADREMENT EN ACIER DE C89/140 LGS |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | 43,000-45,000USD/set |
| Détails d'emballage: | Digne paquet ou paquet de la MER 20GP par la boîte en bois si LCL avec d'autres marchandises |
| Délai de livraison: | 30-60 jours |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 1000 ensembles par an |
| Dimension de machine (L*W*H): | 4000mm X800mm X1800mm | Poids: | au sujet de 3050kgs |
|---|---|---|---|
| Service de garantie: | 12 mois et service de longue durée | Couleur de machine: | Comme demande de client |
| coupure du type: | De coupure hydraulique Automaitc | SYSTÈME DE CONTRÔLE DE PLC: | Système de contrôle complètement automatique de PLC |
| Mettre en évidence: | Petit pain en acier de lumière de JCX formant la machine,Petit pain en acier léger formant le PLC de machine,Petit pain de cadre de PLC formant la machine |
||

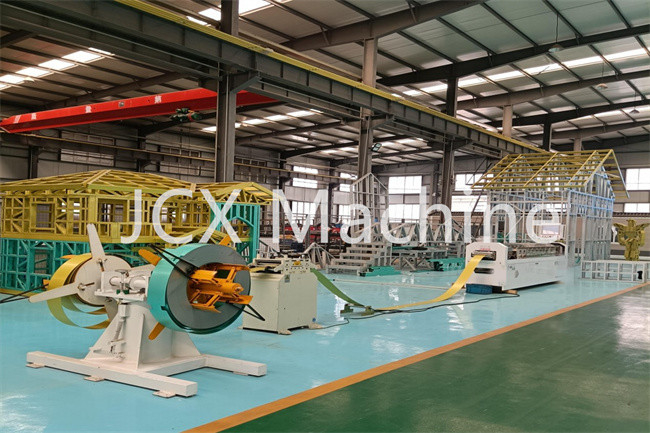

Petit pain de vue C70 C89 C92 de Bule de lumière de la couleur d'acier automatique de mesure formant la machine pour la villa
1). Uncoiler principal simple vertical automatique : 1 ensemble
main d'a.Using serrant la conception, identification de bobine : 460mm-520mm, bobine OD : 1400mm, chargeant : 2000kg
déroulement automatique de conversion de b.Frequency
c.Power : 2.2KW
2). Vue : Utilisant la soudure de plaque d'acier, le recuit global pour soumettre à une contrainte le traitement, pour assurer l'utilisation à long terme sans déformation. Adoptez le centre d'usinage de commande numérique par ordinateur traitant pour assurer l'exactitude dimensionnelle.
3). Voûte : la voûte principale est structure de boîte, boîte est traitement de centre d'usinage de commande numérique par ordinateur, voûte auxiliaire est structure indépendante.
4). Rollingmould : Cr12Mov meurent en acier, après le ° HRC60-62 durci par vide pour raffiner le trou et l'extrémité du visage, tour de commande numérique par ordinateur finissant la surface de rouleau.
5). Axe principal : acier à outils 40Cr, éteignant et gâchant le traitement thermique, finissage de meulage externe.
6). Système d'entraînement : Tringlerie de moteur servo et de réducteur, entre la roue avec l'opération à immersion dans l'huile de vitesse dure de dent de précision, pour s'assurer que le temps de service à long terme.
7). Circuit hydraulique
a. structure de stockage de l'énergie, économie d'énergie, et protection de l'environnement
b. éléments hydrauliques : Produits de l'Allemagne Bosch Rexroth
8). Punchingmould
Meurent le matériel modèle est acier à outils utilisé de S45C, insertion de moule avec D2 ou SKD11 acier de haute qualité, pièces de moule avec les produits du riz du Japon.
9). Pièces électriques
a. contrôleur de mouvement et PLC importés originaux
B. Composants de première classe internationaux de basse tension de marque
10). Imprimante à jet d'encre de commande numérique par ordinateur
a. configuration de l'imprimante à jet d'encre électronique basée sur dissolvant de haute qualité d'industriel-catégorie, copie écrivant clairement et solide, facile à installer
encres basées sur dissolvant de b.Common, faciles à acheter, et économique pour employer
copies de c.Automatically automatiquement produites par le logiciel de conception, sans intervention humaine
D. Le système de contrôle peut ajouter n'importe quelles informations supplémentaires, telles que, nom de la société, logo, sites Web et ainsi de suite.
Les 8 unités de travail totales, mais nous pouvons également ajouter des matrices de poinçon en tant que vos conditions.
Paramètres des lgs c89 encadrant la machine
| Paramètres de base de l'équipement C89 | |
| Matériel approprié | G300-G550 galvanisé, aluminium-zinc plaqué |
| Épaisseur matérielle | 0.75-1.2mm |
| Largeur matérielle | 182mm |
| Ligne maximum vitesse | 2800m/h approximatif |
| Efficacité générale de production | 300-700 m/h |
| Puissance d'unité principale | 7.5Kw |
| Tension | 380V/50Hz/3phase |
| Énergie hydraulique | 5.5Kw |
| Puissance de total d'équipement | 14.5Kw |
| Volume de cylindre hydraulique | 120L |
| Unité principale à télécommande | Mode standard |
| Matrices de poinçon |
Embrévez le trou, coupe de chanfrein, entaille de Web, coupe de lèvre, Trou de service, boutissoir, cisaillement, trou de boulon |
| Exactitude de fossette | +/-0.5mm |
| Imprimante à jet d'encre | Standard (coutume selon l'exigence de l'acheteur) |
| Taille de machine | Environ 4.0m*1.0m*1.5m |
| Poids de machine | Au sujet de 3050kg |
| Couleur de machine | Bleu, orange, vert, noir (peut être fait sur commande) |
| Decoiler | Puissance : 1.5kw, matière de charge : 2000kg, decoiling automatique |
| NON. | Description | Quantité (ensemble) | Remarque |
| 1 | 3 T Electric2 dans 1 Decoiler et dispositif ou double decoiler principal de mise à niveau comme oprtional | 1 | Bobines mises et directement la bobine |
| 2 | Transmission et circuit hydraulique | 1 | Ceinture en acier d'induction |
| 3 |
Petit pain C89 formant la machine |
1 | machine principale |
| 4 | Double système d'impression | 1 | 1 réglé, deux PCs |
| 5 | Système de contrôle | 1 |
|
| 6 | Tableau de fin de bande de machine | 1 | Dessin, vous pouvez produire vous-même après vous obtenant la machine |
| 7 | Pièces de rechange et boîte à outils | 1 | Ensembles complets des pièces de rechange nécessaires |
Système de contrôle :
| Marque de PLC |
Mitsubishi | Marque du JAPON |
| Marque de basse tension/de commutateur/d'encodeur/de bouton | Schneider | Marque de la FRANCE |
| Logiciel de conception | Sommet BD | Doit le SOMMET BD |
| Contrôle de logiciel de machine | Programme d'autodéveloppement | Nous avons le brevet au sujet de cette technologie |
| Peut soutenir l'Internet ou pas | Peut soutenir l'Internet | Si vous avez besoin d'à télécommande, svp embauchez-moi, il a besoin adapté aux besoins du client |
Applications :
Notre machine de encadrement en acier de lgs peut faire le toit de maison, plancher, mur, botte toute.
Système de lubrification automatique
